BQ25773REER是（Texas Instruments）推出的電池管理IC，主要用于2-5節鋰電池的充電管理，支持 USB-C 擴展功率范圍（EPR）接口平臺。該芯片采用 I2C 通信協議，輸入電壓范圍為3.5V至40V，支持最大16.3A/30A充電電流（取決于采樣電阻），并具備系統電源監測和處理器熱監控功能。

特征

適用于USB-C擴展功率范圍（EPR）接口平臺的德州儀器專利準雙相降壓-升壓型窄電壓直流（NVDC）充電器

輸入電壓范圍為3.5V至40V，可為2至5節電池充電

基于5mΩ/2mΩ檢測電阻，充電電流高達16.3A/30A

基于10mΩ/5mΩ檢測電阻，輸入電流限制高達8.2A/16.4A

支持USB 2.0、USB 3.0、USB 3.1、USB-C供電和擴展電源范圍輸入電流設置

輸入電流優化器（ICO），無需過載適配器即可獲取最大輸入功率

集成快速角色交換（FRS）功能，符合USB-PD規范

可在準雙相降壓、降壓-升壓和升壓操作之間無縫轉換

提供輸入電流和電壓調節（IINDPM和VINDPM）以防電源過載

適配器滿載時的電池補充系統

IMVP8/IMVP9符合英特爾平臺的系統功能

增強型Vmin主動保護（VAP）模式可在系統峰值功率尖峰期間，按照當前英特爾規范，從輸入電容器中為電池提供保護

PROCHOT全面概況

兩級放電電流限制PROCHOT曲線，可避免電池電量耗盡

系統功率監測器（PSYS）

獲得專利的德州儀器雙隨機擴頻（DRSS）符合IEC-CISPR 32 EMI規范

TI獲得專利的直通模式（PTM），可實現 > 99%效率并支持電池快速充電

通過專用引腳的輸入和電池電流監控器

集成式16位ADC，用于監控電壓、電流和功率

電池MOSFET，適合補充模式下的二極管運行

用電池為USB端口供電（USB OTG）

3 V至5 V OTG

基于10mΩ檢測電阻，輸出電流限制高達3A

600kHz/800kHz可編程開關頻率

I2C主機控制接口，實現靈活的系統配置

高精度調節和監控

±0.5%充電電壓調節

±2%充電電流調節

±2%輸入電流調節

±2%輸入/充電電流監控器

安全性

熱調節與熱關斷

輸入、系統和電池過壓保護

輸入、MOSFET和電感器過流保護

36引腳4.0 mm×5.0 mm WQFN封裝

典型應用

標準筆記本電腦和Chromebook

電器（電池充電器和制氧機）

詳情

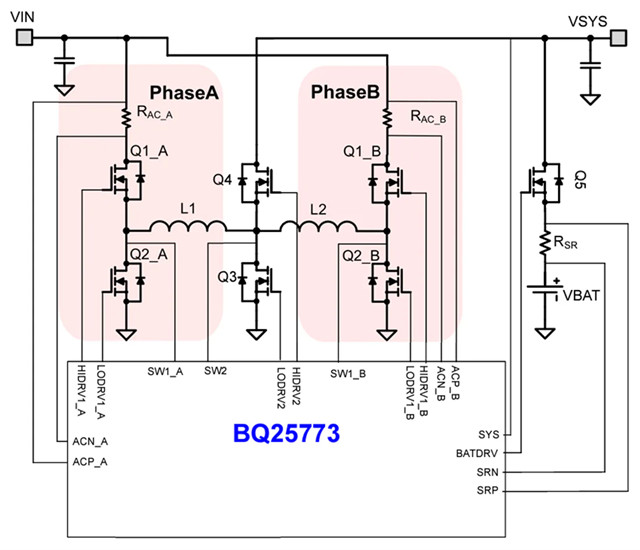

BQ25773REER是一款同步 NVDC 降壓/升壓電池充電控制 器，可通過各種輸入源為 2 至 5 節電池充電。這些輸 入源包括 USB 適配器、擴展功率范圍 (EPR) USB-C 電力輸送 (PD) 源和標準功率范圍 (SPR) USB-C 電力 輸送 (PD) 源以及傳統適配器。BQ25773REER是元件數量少的高效率解決方案，適用于空間受限的 2 至 5 節電池充 電應用。

通過 NVDC 配置，系統電壓可根據電池電壓進行調節，但不會降至低于系統最低電壓。即便在電池完全放電或被取出時，系統也仍會繼續工作。當負載功率超過輸入源額定值時，電池會進入補電模式并防止系統崩潰。

在無輸入源的情況下，BQ25773REER支持 USB On-the-Go (OTG) 功能，可通過 2 至 5 節電池在 VBUS 上生成具有 20mV 分辨率的 3V 至 5V 可調輸出電壓。

此外，BQ25773REER可監測適配器電流、電池電流和系統功率?？伸`活編程的 PROCHOT 輸出直連 CPU，可根據需要對其進行降頻控制。
